Коттеджи и дачи
 |
1. Для газификации коттеджа сжиженным газом используются специальные резервуары (емкости) - газгольдеры, которые устанавливаются на определенном расстоянии от зданий и сооружений, септиков и скважин. От газгольдера проводится небольшой мини-газопровод к Вашему котельному оборудованию, от которого происходит подача тепла и горячей воды по всему коттеджу.
В состав системы входит: газгольдер емкостью от 5 до 9 куб.м.., двухступенчатый блок редуцирования, система протекторной защиты, бетонная плита, к которой крепится газгольдер тросом из нержавеющей стали, пластиковый газопровод и цокольный ввод в дом (переход металл-пластик). Между бетонной плитой и газгольдером прокладывается специальное резиновое покрытие для предотвращения повреждения защитного эпоксидного покрытия газгольдера. Газгольдер заполняется от газовоза через специальный сливной шланг.
Для газификации котельных большой мощности, например от 200 кВт и выше, испарительной способности резервуаров недостаточно, поэтому требуется применение испарительных установок. Поставляются, как водяные, так и электрические испарители газа с различной, практически, любой необходимой производительностью.
Это и есть простейшее описание системы автономной газификации (газоснабжения) Вашего объекта.
2. В зависимости от мощности котельного оборудования системы автономного газоснабжения комплектуются резервуарами следующих типоразмеров:
| Тип резервуара | Объем, м3 | Мощность котла, квт | Размеры, мм | |
|---|---|---|---|---|
| D | L | |||
| Газгольдер - 4,85 | 4,85 | до 50 | 1200 | 4260 |
| Газгольдер - 6,4 | 6,4 | до 65 | 1200 | 6040 |
| Газгольдер - 9,15 | 9,15 | до 90 | 1200 | 8800 |
| Наименование системы автономного газоснабжения | Объем резервуара в литрах |
Газгольдер, редуктор, плита, газопровод d=32, тыс.руб. |
| Газгольдер - 2,7 | 2700 | 170* |
| Газгольдер - 4,85 | 4850 | 200* |
| Газгольдер - 6,4 | 6400 | 260* |
| Газгольдер - 9,15 | 9150 | 350* |
| Газгольдер - 10 | 10000 | 400* |
Примечание:
- стоимость указана в тысячах рублей
- земляные работы не входят в стоимость и проводятся заказчиком самостоятельно.
* Цены представлены для установок автономной газификации частных домов.
** В стоимость резервуара включена арматура безопасности и заправки.
3. Схема размещения емкости 4600 литров

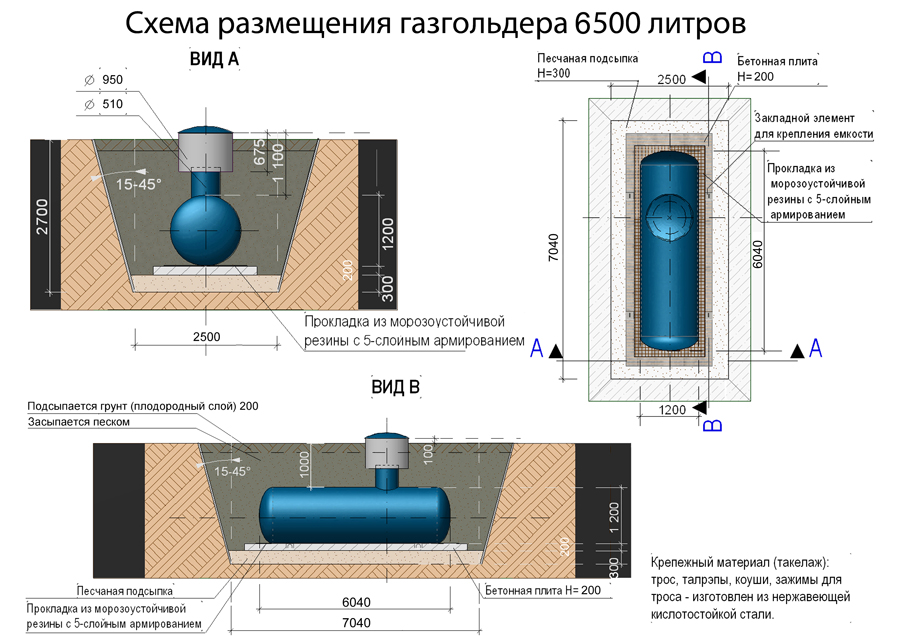

Схема размещения емкости 6500 литров
Схема размещения емкости 8500 литров
Схема размещения емкости 9200 литров
4. Автономная газификация в вопросах и ответах
1. Из чего состоит система автономного газоснабжения коттеджа?
- система автономного газоснабжения состоит из емкости для подземного хранения СУГ с удлиненной горловиной, двух редукторов, системы анодно-катодной защиты, железобетонной плиты специальной конструкции, троса из нержавеющей стали, пластикового газопровода и цокольного ввода.
2. Что такое СУГ?
- сжиженный углеводородный газ (СУГ) или сжиженный нефтяной газ пропан-бутан - универсальный синтетический газ. Смесь сжиженного газа состоит из пропана и бутана.
3. Зачем емкости для хранения СУГ размещают подземно?
- для предотвращения замерзания бутановой составляющей СУГ, а следовательно снижения производительности испарения газа и подачи его в котельное оборудование, вокруг емкости должна быть положительная температура. Поэтому емкости помещают ниже точки промерзания грунта(1,5 метров).
4. Что такое производительность системы АГ?
- производительность системы - это количество в килограммах газообразной смеси СУГ испаряемой с поверхности газа и подаваемой потребителю (котельному оборудованию). Производительность зависит от температуры окружающей емкость среды, количества СУГ в емкости, давления в емкости и от «зеркала », то есть площади испарения.
5. В чем преимущество горизонтальных емкостей над вертикальными?
- у горизонтальных емкостей площадь испарения газа больше, чем у вертикальных почти в три раза, и соответственно при всех прочих равных условиях производительность горизонтальных емкостей выше, чем вертикальных.
6. В чем преимущество емкостей с удлиненной горловиной?
- удлиненная горловина емкостей позволяет помещать емкость подземно гораздо ниже точки промерзания земли в Подмосковье (1,5 метра). Соответственно производительность системы обеспечивает стабильную работу котельного оборудования даже при температуре наружного воздуха - 40°С.
7. Как давно системы АГ используются в России?
- первые системы автономного газоснабжения начали применяться еще в 60-десятые годы в Советском Союзе для снабжения газом жилых пятиэтажных домов на Севере и Дальнем Востоке, где не было природного магистрального газа.
8. Какие требования к размещению системы АГ?
- система должна располагаться на расстоянии 10 метров от жилого здания, два метра от забора и пять метров от септиков и пятнадцать метров от скважины.
9. Зачем нужны испарители газа?
- испарители газа применяются для увеличения производительности системы газоснабжения, когда естественного испарения СУГ не достаточно для работы котельного оборудования. Испарители бывают электрические, жидкостные и с подогревом сгорающим газом.
10. Зачем нужны редукторы?
- давление СУГ в подземной емкости гораздо выше, чем необходимо для работы котельного оборудования. Поэтому для снижения давления используются редукторы.
11. Зачем нужны отсечные клапана?
- для предотвращения подачи высокого давления в котельное оборудование при выходе из строя мембраны редуктора.
12. Зачем нужна электрохимическая защита емкости?
- для отвода блуждающих токов в прилегающей почве и предотвращения намагничивания емкости.
13. Зачем нужна бетонная плита специальной конструкции?
- железобетонная плита служит для крепления емкости и предотвращает всплытие емкости под воздействием подземных вод. Плита специальной конструкции обеспечивает эксплуатацию ее в кислой среде Подмосковных почв в течении 50 лет без разрушения.
14. Зачем подземную емкость обсыпать песком?
- песок является самым лучшим проводником тепла от земли к емкости. К тому же в пучинистых грунтах песок играет роль своеобразной «подушки безопасности» и смягчает воздействие деформации грунтов на стенки емкости
15. Насколько безопасна система АГ?
- система автономной газификации абсолютно безопасна. Требования по безопасности эксплуатации сосудов, работающих под высоким давлением, в Российской федерации намного выше, чем в странах Европейского союза.
16. Какие размеры емкостей чаще пользуются спросом?
- наиболее востребованы емкости на 4850 литров, так как они обеспечивают стабильную работу котельного оборудования до 50 кВт.
17. Как часто нужно заправлять емкость?
- частота заправки зависит от мощности потребляющего СУГ котельного
оборудования.
18. Как рассчитать потребление пропан-бутана котельным оборудованием?
- в паспорте на горелку к котельному оборудованию указывается максимальное
потребление газа для нагрева воздуха от -28°С до 22 °С.
19. Как часто нужно обслуживать систему АГ?
- достаточно проводить контрольный осмотр системы один раз в три месяца.
20. Сколько дней занимает монтаж системы АГ?
- монтаж системы с одной емкостью занимает около двух дней.
21. Какие документы потребуются от Заказчика для регистрации системы АГ в Ростехнадзоре?
- свидетельство на собственность земельного участка, где будет располагаться система автономного газоснабжения, заявление владельца земельного участка, страховой полис гражданской ответственности, проект газификации, паспорт сосуда, работающего под давлением, договор с эксплуатирующей организацией.
